▲振動監測

·通 道 數：      三通道並行采集

·頻率範圍：      0~10k Hz（測振儀）    5～500 Hz（標配型傳感器）

·監測標準：      《爆破安全章程》（GB6722-2003）

·許 可 證：      國家製造計量許可證書（CMC）川製00000395

·量    程：      自適應量程無需設置,最大35 cm/s

·分 辨 率：      0.01cm/s

·讀數精度：      0.1 %

·A/D    ：      16 Bit

·觸發模式：      內觸發，外觸發

·觸發電平：      0～10V(0～35cm/s)任意可調

·時鍾精度：      ≤5秒/月

▲振動記錄

·記錄方式：      連續觸發記錄，可記錄128次～1000次

·記錄時長：      1秒~160秒可調

·采 樣 率：      1 K ~ 50 KSps，多檔可調

·存儲容量：      1M SRAM緩存 ,128 M flash內存（可記錄1024段數據）

▲使用環境

·電    池≥：      48小時（連續采樣）

·適應環境：      -10 ℃ ～ 75 ℃，0～ 95％ RH無冷凝

·防護等級：      IP64淋濺等級

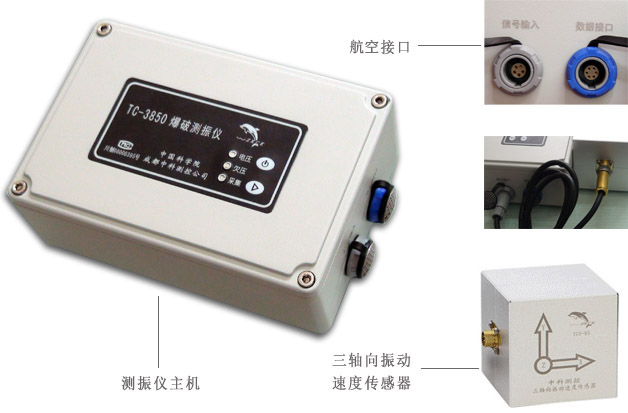

▲產品規格

·主機大小：      150mm × 100mm × 50mm

·探頭大小：      64mm × 64mm × 64mm

·重    量：      0.8Kg

·供電方式：      可充電鋰電池

·接    口：      全航空插接件輸入輸出

▲爆破分析

·數據分析：      頻率譜、功率譜、一階積分、一階微分、矢量合成、高低通濾波

·事件評估：      爆破振動安全評估（GB6722-2003）

·高級分析：      保護物安全距離計算 ，施工安全裝藥量計算

·監測報告：      監測點信息錄入，報告表自動生成，一鍵式打印

·數據存檔：      支持TXT/Word/dat格式導出

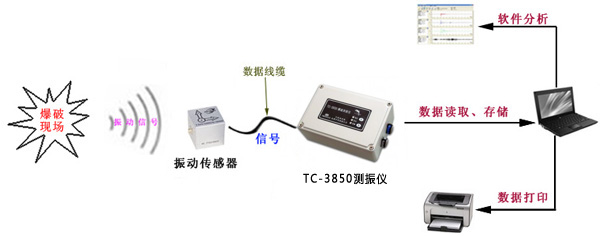

TC-3850型爆破測振儀廣泛適用於：

1、常規應用
地下工程、隧道施工等複雜環境下的爆破監測
橋梁、邊坡、大壩的定點振動監測
精密生產設備及生產環境定點長時間振動監控
打樁、強夯等建築施工誘發的地震效應監控
對鄰近施工現場的古建築物、重大建（構）物進行保護
2、低頻運用
超深孔欲裂爆破振動測試（10米以上）、鬆軟土層爆破振動測試、水下爆破振動測試、大壩安全測試、精密設備的隔振地基
3、寬量程運用
近爆心10m振動測試  岩石欲裂實驗的振動測試  實驗室振動研究實驗
4.典型運用
工程爆破環境安全評估
爆破振動監測
爆破施工監理
機械振動
運輸振動安全監測
教學、科研分析

怎樣選擇和安裝傳感器？

國內目前采用的主要是振動速度傳感器，選擇的要素主要是：①靈敏度要與被測信號的強弱，以及二次儀表的量程相匹配，一般為28V/m.s-1。②頻率響應要與測點的地質結構與二次儀表的采樣速率相匹配，一般為5HZ---300HZ。③從傳感器的幅頻特性曲線圖上選擇線性關係好，保證使用範圍恰是它的平直段。④要求傳感器整體輕小、堅固、穩定、可靠、易安裝。另外建議在工程爆破監測現場盡量使用三維一體傳感器。
 傳感器是反應被測信號的關鍵設備，為了能正確反映所測信號，除了傳感器本身的性能指標滿足一定要求外，傳感器的安裝、定位也是極為重要的。為了可靠地得到爆破地震動或結構動力響應的記錄，傳感器必須與被測點的表麵牢固地結合在一起，否則在爆破振動時往往會導致傳感器鬆動、滑落，使得信號完全失真，在工程測試中主要采用以下方法固定傳感器：
 （1）若測點表麵為堅硬岩石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
 （2）可在澆築混凝土墩子時，先預埋固定螺栓，然後再用壓板將傳感器地板與預埋螺栓緊固相連；
 （3）如被測表麵為土質時，可先將表麵覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
 傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地麵；若測徑向水平分量，則使傳感器的測振方向垂直於由測點至爆心連線方向。

在中深孔爆破測振中對傳感器的選擇？

  由於中深孔爆破產生的地震波傳到地表後頻率衰減很明顯，它對地麵建築的影響和破壞主要是在1HZ至20Hz的低頻段。所以必須采用低頻響應較好；同時又要適當照顧中高頻段的影響（即20Hz至300Hz頻段）這就要求選用低頻寬帶振速傳感器！

 TCS-D3低頻寬帶三維振速傳感器。

適用領域：

  1.監測記錄中深孔工程爆破

  2.大型水輪發電機組的振動監測和故障診斷

  3.橋梁振動測試

  4.高層建築測試

  5.大壩安全測試

  6.地震和地脈動測量及工程地質勘察

  7.精密設備的隔振地基評測

  8.機床的運動精度測量

對於本公司生產的TC-3850爆破測振儀，我們承諾提供兩年免費保修和終身有償維修。細則如下：

1.儀器自購買之日起，兩年以內，公司將提供免費維修服務；

2.保修期內的儀器維修後，享受服務的日期仍按原購買之日計算。

3.保修期外的儀器，公司將提供有償保修服務（僅收取成本費）；

4.保修期外的儀器，如遇損壞程度嚴重、無配件供應、產品升級換代、或其他不可控因素導致無法維修的，公司將不再提供維修服務，但會以優惠的價格為客戶提供升級產品；

通信地址： 成都市一環路南二段16號中科院成都分院光電所3樓 610041 （南門靠近美國領事館，北門靠近數碼廣場）

售後電話：028-8523 0904

電子郵箱： sales@zkck.com

QQ 聯係： 800098707（中科測控）

如何確定爆破現場的測點分布？

爆破地震效應監測時，不可能在每一處建（構）築物設置振動測點，而隻能針對性的選取具有代表性的位置進行振動測試。從地震波的傳播規律可知，離爆源較近的地方，爆破振動普遍較大，因而進行爆破振動測試時，應遵循以下原則：
（1）選取離爆區最近的建（構）築物處布置振動測點
（2）選取居民爭議意最大處布置振動測點
（3）在較為重要的建（構）築物處布置振動測點
（4）在年久失修抗震能力較弱的建（構）築物處布置振動測點

如何安裝傳感器？
（1）若測點表麵為堅硬岩石或混凝土可以采用環氧砂漿、環氧樹脂膠、石膏或其它強度粘合劑；
（2）可在澆築混凝土墩子時，先預埋固定螺栓，然後再用壓板將傳感器地板與預埋螺栓緊固相連；
（3）如被測表麵為土質時，可先將表麵覆土夯實，將傳感器直接埋入夯實土中，用木錘將傳感器與土體敲緊使二者緊密接觸。
傳感器安裝時，還應該注意定位方向，要使傳感器與所測量的振動方向一致，否則，也會帶來測量誤差，若測量豎向分量，則使傳感器的測振方向垂直與地麵；若測徑向水平分量，則使傳感器的測振方向垂直於由測點至爆心連線方向。

無法開機?
1、插上充電器後再開機；2、將儀器和計算機分離後再開機；

無法關機?
1、嚐試長按關機鍵5秒；2、將儀器和計算機分離後再關機；

不能觸發?
1、查看觸發模式是否設置為內觸發；2、檢查是否將觸發電平設置過高；

自動觸發?
1、檢查是否將觸發電平設置過低；2、傳感器參數(如遷移)是否設置正確；

采集異常？
進入采集狀態之後不停采集數據，檢查參數設置/觸發電平/設置是否合理。如觸發電平沒有問題，檢查是否設置了通道偏移

不能正常采集數據？
檢查觸發電平是否設置合理，檢查信號線是否連接正確

數據異常？
采集到波形不正常，傳感器按Z垂直方向搖動采集數據看Z方向波形是否最大，XY水平向同理。若都正常的，請考慮傳感器的安裝位置和方法。

低溫狀態儀器反應遲鈍？
溫度低於零下10度儀器反應比較遲鈍，國內外液晶屏和鋰電池低溫工作都會出現這種情況，一般情況下不影響數據記錄。可以對儀器做一下適當的保溫措施（比如熱水袋加隔熱材料，保溫箱原理）。
