隧道综合监控系统
- 运用属性：隧道监测| 振动监测| 中科院推荐
- 产品摘要：把隧道综合监测的多种测试项目与相关仪器设备整合在一个无线数据网络平台上，实现了对隧道施工进度、施工质量、施工安全以及隧道在运营状况下的远程监控。
-
一、系统用途：
本系统把隧道综合监测的多种测试项目与相关仪器设备整合在一个无线数据网络平台上，实现了对隧道施工进度、施工质量、施工安全以及隧道在运营状况下的远程监控。即管理人员虽离隧道现场千里之外，但只要通过手机网络视屏或电脑网络视屏以及键盘数据操作，即可对隧道现场的施工状况：如：掌子面的推进情况、爆破安全情况、隧道拱顶与地表沉降情况、隧道周边欠挖与过挖情况、洞内人员出勤与工作情况、隧道空气粉尘、瓦斯浓度、温湿度等均可了如指掌，并能通过手机或电脑对现场设备和人员进行远程调控。

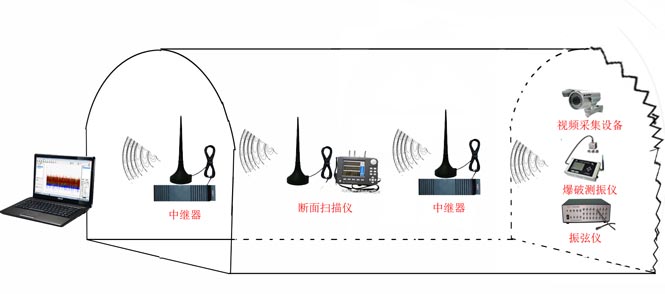

隧道监控系统示意图
其主要监控内容包括
1．隧道爆破检测；
2．隧道断面三维激光扫描；
3．洞壁支护结构压力与应力监测；
4. 隧道拱顶与地表沉降监测；
5.洞内空气粉尘、瓦斯气体与温度湿度等监测；
6.隧道人员出入与工作状况监控；
二、系统构成：
硬件：
① 频率自动监测仪（振弦数据采集） ② 无线网络测振仪。
③三维断面自动监测仪。 ④ 视频采集自动监测仪
⑤ 无线（WI-FI）路由/中继器。
三、系统优势：
1、能将现有的多种数字化隧道检测设备整合到一个功能强大，运行可靠的网络数据平台上同时工作。
2、所有数字化检测设备共享一个网络平台，均可高速、可靠、有序地将测试数据经本系统局域网或手机网络与互联网想通。用户可在任何地方经互联网读取下载数据及控制设备的运行。
3、本系统无须人员值守，可靠性高、数据传输快、存储量大，全系统架构低廉，运行成本低，已在国内游多个成功应用案例。
4、本系统具有人员监控考勤功能，可对人员工作及进出隧道情况进行详尽的记录，并具有事故报警疏散功能，可极大的提高隧道的安全性及减少事故发生时的危害性。相关下载：TIS隧道监测系统用户手册.doc关键词：隧道监测，地铁监测，隧道监控，隧道检测，隧道断面检测，隧道变形监测 -
TIS-01频率自动监测仪
TIS-01频率自动监测仪用于自动化采集信号，前端可接振弦式传感器，频率采集范围可从500 Hz～3500 Hz，精度0.1 Hz,分辨率0.01 Hz.。测量精度高，抗干扰能力强，运行稳定。该模块通讯接口采用通用IEEE 802.11g、IEEE 802.11b； IEEE 802.3、IEEE 802.3u，并对数据进行加密处理，防止数据被盗或者丢失。数据接口处设有防雷保护模块，保证了非电源线引发的瞬间过流疏通。可用于水工建筑物、高边坡、道路、桥梁、隧洞等使用环境恶劣的安全监测工程。
主要技术指标：
通 道 数：8、16通道
分 辨 率：0.01Hz
精 度：0.1Hz；
采集范围：500～3500Hz；
工作温度：0℃～40℃
传输方式：WI-FI
传输协议标准：IEEE 802.11g、IEEE 802.11b； IEEE 802.3、IEEE 802.3u
加密方式：WEP
TIS-02爆破振动自动监测仪
TIS-02爆破振动自动监测仪采用ARM9为核心板设计，仪器具有体积小、重量轻、可电脑远程控制。软件根据现场的需要量身定做的数值分析和处理功能，可以根据观测结果进行数据的拟合分析和回归处理，建立计算机软件远程实时分析。
主要技术指标：
最大采样率：同步采集每通道100K最高采样率
单台通道数：4通道或8通道并行采集。
控制方式：计算机联机控制
AD分辨率：16bit，系统精度0.05%（FS）
缓存容量：每通道最大4M样点
量程：±10V、±1V
触发信号源：内、外触发,无信号触发,软件手动触发,定时触发,多次记数触发
触发方式：自动、单次、连续
触发模式：超前（预触发）、滞后
输入信号带宽：DC：0～30KHz AC：0.2～30KHz
通道隔离度：>90dB
输入方式：单端电压输入，过压保护
数据存储 方式：大容量4Mbps/CH的SDRAM板载存储、主机可用内存或SD卡存储
传输方式：WI-FI
工作温度：-0℃ ～40℃
传输协议标准：IEEE 802.11g、IEEE 802.11b； IEEE 802.3、IEEE 802.3u
TIS-03三维断面自动监测仪
TIS-03三维断面自动监测仪采用无合作目标激光测距技术和精密测角技术，将极坐标测量方法与计算机技术紧密结合，配合专业图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值，同时可对收敛情况、开挖土石方量进行测量。
主要技术指标：
显示方式：实时显示超欠挖
控制方式：一体化控制
测量半径：0.2-100米
检测精度：1毫米
检测角度：30-330度（垂直） 0-360度（水平）
角度精度：6秒
检测速度：120S/断面（51个点）
存储容量：根据计算机硬盘容量决定
控制接口：RS232
工作温度：0℃—40℃
TIS-04视频采集自动监控仪
TIS-04视频采集自动监控仪采用1/3英寸低照度感光器，具有更大的感光面积，在低照度下的成像效果远远高于普通高清红外摄像机。极大的改善低照度效果、提升画质、信噪比。为日夜两用型，白天彩色，晚上红外灯开启，配合超低照度感光器出色的画质，解决高清数字摄像机相对黑暗环境成像效果不清晰的现状。
图像传感器：1/3 inch 130万像素 CMOS传感器
视频压缩算法：MPEG-4
红外距离
视频分辨率：1280×720(25fps) / 640×352(25fps)(PAL)
镜头焦距
曝光模式：自动曝光、自动白平衡、自动增益
最低照度：0.01Lux/F1.2(彩色)，0Lux（红外灯开启）
日夜转换：IR-CUT双滤光片切换
视频压缩码率：500Kbit/S～3Mbit/S
防水功能：支持
支持协议：TCP、 UDP、 IP、 HTTP、 FTP、SMTP、 DHCP、 DNS、ARP、 ICMP、 POP3、 NTP
输出接口：RJ45 10M/100M自适应以太网口
输入电源：DC 12V 1A
功耗：小于8W
工作环境：-10 ～ +55 ℃(室内)/ -20 ～+70 ℃（室外）
工作湿度：10 ～ 85%
传输协议标准：IEEE 802.11g、IEEE 802.11b； IEEE 802.3、IEEE 802.3u
TIS-05无线高速中继站
TIS-05专用无线高速中继站兼有无线路由和无线中继的功能，用于隧道内本系统无线通讯距离的延伸作用。在网络拓扑结构上选用了菊链型无线局域网（WI-FI）的组网形式，进行系统数据的长距离无线传输。
-
① 频率自动监测仪（振弦数据采集）
② 无线网络测振仪。
③三维断面自动监测仪。
④ 视频采集自动监测仪
⑤ 无线（WI-FI）路由/中继器。
-

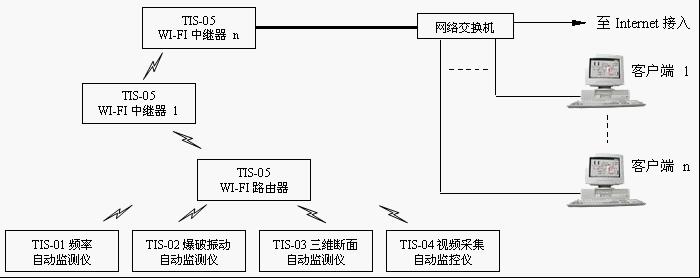

统结构图：
-
详询
-
对于本公司生产的隧道监控系统，我们承诺提供两年免费保修和终身有偿维修。细则如下：
1.仪器自购买之日起，两年以内，公司将提供免费维修服务；
2.保修期内的仪器维修后，享受服务的日期仍按原购买之日计算。
3.保修期外的仪器，公司将提供有偿保修服务（仅收取成本费）；
4.保修期外的仪器，如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的，公司将不再提供维修服务，但会以优惠的价格为客户提供升级产品；
