成都中科测控有限公司超低频三维动态测振系统使用报告

1概述
近年来我国水利水电工程开挖爆破技术不断发展,峡谷地形陡边坡开挖总体高度达刭BOOm以上,单次深孔梯段爆破规模4万方以上,单次装药量约00吨,月开挖强度m万方。为避免爆破对高陡边坡稳定、新浇混凝土、锚喷支护结构的影响,大型水电工程建立了爆破振动监控及反馈分析规程。2012年7月,长江科学院爆破与振动研究所在四川锦屏水电站工地使用超低频三维动态测振系统完成爆破振动测试IO多次,现对该仪器性能报告如下。

超低频三维动态测振系统配备

全套含:爆破测振仪、超低频速庋传感器(单向或三矢量)、信号采集线、多功能数搭线、钮电池充电器、软件光盘、说明书、合格证、质保卡、仪器箱。

3使用条件及测点布置
（1）爆破类型:深孔梯段爆破、隧洞全断面卉挖瀑破、大型地下洞室分层开挖爆破等。
（2）振动量程:测点振动主频约1~500Hz,振动烽值约0.1~30cm/s。
（3）测点布置:测点与爆区距离15~200M,测点布置在瀑区后冲向高陡边坡不同高程的马道岩石基础处或瀑区后冲向洞壁侧墙岩石基础处,拾振器均采用石膏粘结。

4分析与评价
(1)采用擎体铝合金外壳及膜片式开关,各接口均采用了高可靠性防护胶盖,具备较好防尘、防潮、防砸性能,可靠性及耐久性高,符合爆破测试恶劣环境条件要求。
(2)沙采用可充大容量锂电池,一次充电可使用数周,保证单次整天开机测试要求。
(3)经过中国测试技术研究院检定的新型三向拾振器频率响应范围1~sO0Hz,实测最低主振频率1比,可以满足多种测试场地及量程要求,极为难得。
(4)标配Iz8M仪器存储容量,可至少储存数百次以上恻试数据,避免误触发完全占用内存。
(5)配备现场设置及背光功能,自适应量程技术可以适应不同现场环境要求,不怕测不到。
(6)现场即时读数及波形显示,可满足第三方公正测试要求。

5结论
经过多次现场测试,特别是对比加拿大VⅡⅡi△Iate及美国Mi△iseis测振仪,认为超低频三维动态测振系统使用简便,可靠性高,仪器性能国内全面领先,部分达到国际先进水平,在软件友好界面方面可进一步改进。

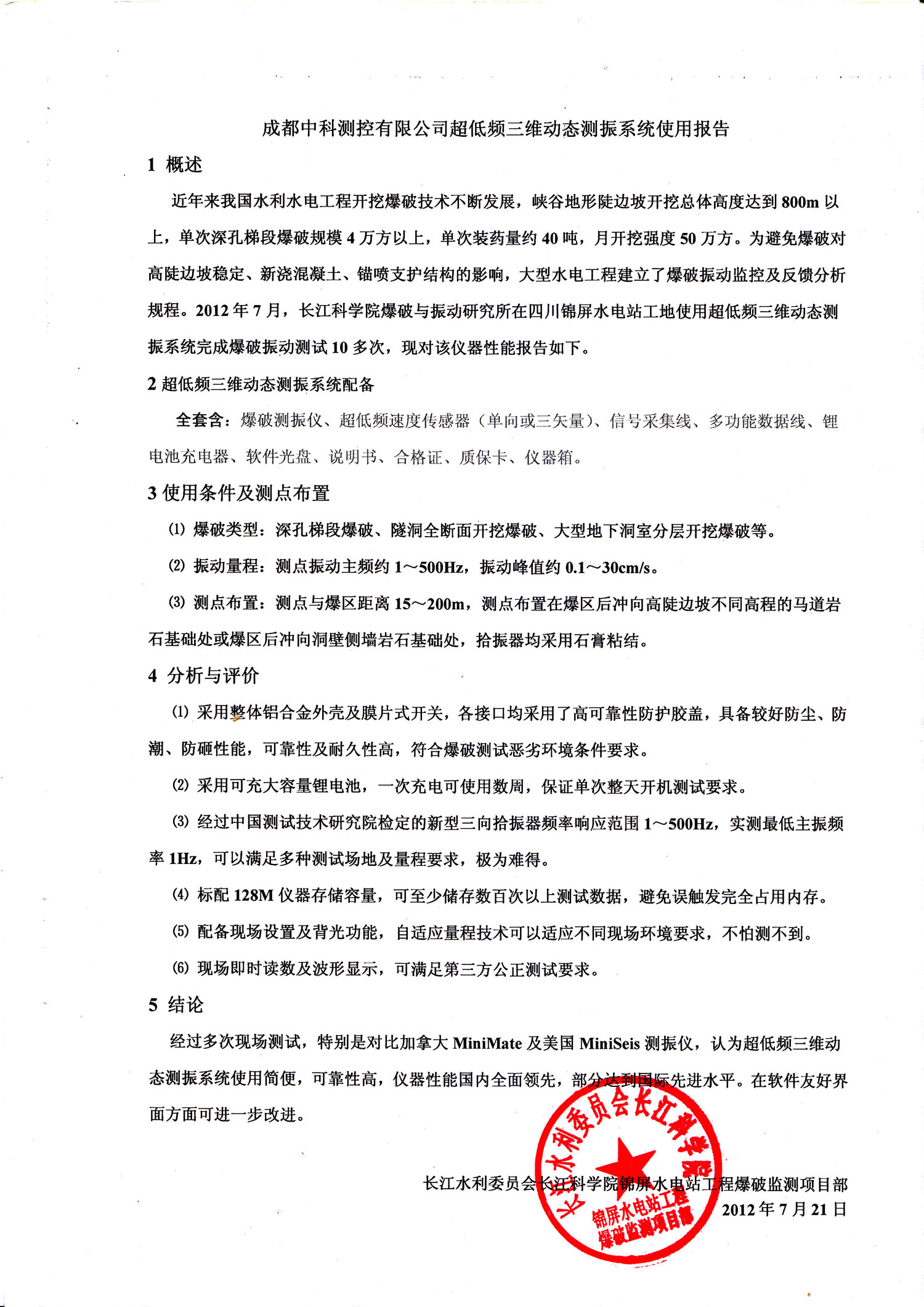

原图请另存图片打开

长江水利委员会长江科学院工程爆破监测项目部

2012年7月21日
