▲ 概述
当前我国各项基本建设突飞猛进地发展,“一带一路”也大力推进,总跨度30M以上的各种桥梁已有70余万座。
为保证其中重要与大型桥梁的运行安全,根据中华人民共和国交通运输行业标准 JT/T1037-2016 《公路桥梁结构安全监测系统技术规程》的要求,和我公司当前的《测振技术开发计划》推出了一系列针对运行桥梁结构安全的多项监测设备,主要监测内容涵盖:
1、 桥梁的荷载与环境(包括:车辆荷载,车船撞击,风速,风向,风压,温湿度,地震等)。
2、 桥梁结构整体响应(包括:主梁横竖向,拱顶三向振动加速度等)
1、振动传感器 2、数据采集与存储
3、数据无线传输与接收 4、数据处理与分析
目前有两种模式:

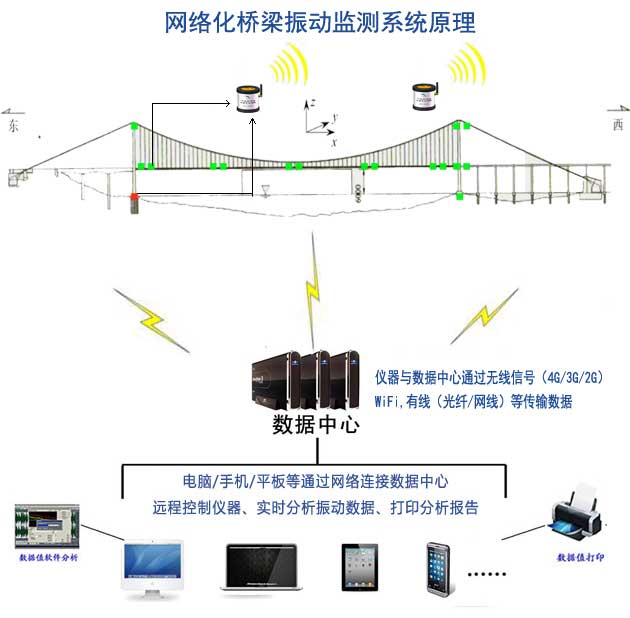

1)传感器、数采、数传 三位一体模式(如:本文6850型一体化测振仪)
1、仪器安装
将桥梁测振仪固定(螺钉或粘合)在桥梁的振动敏感部位(即测点上),一般是在桥面上每个拱跨中央的两侧,或桥的两个侧面(桥墩顶部)拱顶、塔顶等(若是6850型测振仪,可将仪器直接固定在测点上), 并根据测试环境、对象、目的等因素对仪器设置一定的振动触发门槛(防止干扰信号引起误触发以致记录大量无用的微振数据)。
2、数据传输
本系统均利用手机信号或Wifi网络方式传送数据至上位机或数据服务平台。测试人员可远程、长时间(24小时*365天)监测桥梁振动数据。
3、 数据处理与分析
上位机或数据服务平台最后获得的是各测点上传的振动加速度数据,是以横轴为时间轴,纵轴为加速度值的振动曲线图。可测到数千条这样的振动曲线图,同时经过傅立叶变换(FFT处理)或半波主频的方式可获得相关的幅频特性曲线图。(横轴为频率,纵轴为加速度变化幅值)。
参数 | 技术描述 | |
通道数 | 三通道 X,Y,Z | |
测振频带 | 1-100Hz | |
量程(速度) | 0–25cm/s | |
量程(加速度) | ±2g | |
采样率 | 3.2KSps | |
数据记录周期 | 2秒×1000 或5秒×1000 | |
数据最大缓存 | 1000条 | |
测量精度 | 2mG | |
接口 | 航空插接件 | |
系统误差 | <5% | |
连续工作时间 | >72小时 | |
待机时间 | >240小时 | |
存储容量 | 8Gbit | |
工作温度 | -20℃ ~ +70℃ |
外形尺寸 圆柱:高80mm,半径38mm
整机重量 565g (含电池、天线)
数据通讯:本地(网络接口RJ45),支持WIFI,全网通(4G)
显 示:波形(速度,加速度),最大值,主频
数据分析:有效值,峰值,FFT,萨道夫斯基回归,报表打印
远程测振:远程控制(参数查询设置:启动停止,触发值,定时待机)支持本地与远程
自 检:开机自动检测并指示仪器工作状态
远程升级:传感器固件可无线升级
工 装:卡子(立面上固定)、锥子(松软介质上固定)、底座(坚硬表面上固定)
扩 展:无电(可外接电池组和太阳能) 无网(光纤 无线中继等多种组网)
▲选配件
·平板电脑 ·外接电池组 ·太阳能供电系统
资料完善中。。。
对于本公司生产的TC-6850网络测振仪,我们承诺提供两年免费保修和终身有偿维修。细则如下:
1.仪器自购买之日起,两年以内,公司将提供免费维修服务;
2.保修期内的仪器维修后,享受服务的日期仍按原购买之日计算。
3.保修期外的仪器,公司将提供有偿保修服务(仅收取成本费);
4.保修期外的仪器,如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的,公司将不再提供维修服务,但会以优惠的价格为客户提供升级产品;
5.6850专用桥梁振动分析软件,提供终身免费升级;
