一. 硬件工作原理：

传感器把爆破引起的地震波速度转换成电压信号，通过A/D转换为数字信号，记录到仪器中的存储器里，测试完成后由数据线传送到计算机上，由计算机对信号进行计算处理，最后以报告的形式输出到打印机或者存储到硬盘。

本系统由信号调理电路、A/D转换电路、CPU、SRAM等组成。

硬件原理图如下：

1. 信号的输入

CH1～CH3：

信号输入接口，采用航空接头三向信号输入接口。传感器把现场物理量转换为电信号后，通过信号输入接口输入到仪器内。

2. 信号调理电路

信号调理电路是传感器与A/D之间的桥梁，也是本系统中重要组成部分。其主要功能通过程序来控制信号调理电路的放大倍数。

3. 模-数转换器（ADC）

这部分是本系统的核心部分，采用16位分辨率的A/D转换器。它将经过调理后的模拟电信号转换为数字信号，以便于仪器将信号存储到存储器内。

4. CPU

CPU完成系统的数据读取、处理及逻辑控制，数据传输等任务。本系统我们采用了控制方便的单片机。

5. 数据存储器

4850数据存储器为仪器提供存储信号的场所，有128M存储空间，采用最大1024KB的数据段。最大可存储1000段数据，可根据实际情况灵活设置数据长度。最长可记录163秒的数据文件（根据采样率来决定）。

6. 时钟电路

本仪器内自带一个时钟电路。爆破事件发生时刻，CPU会自动记录当前时钟，不用传统的由人去记录，更大程度的节约人力。

7. 信号输出接口

本系统信号输出端采用高速USB2.0接口，USB是计算机常用的一种通信接口，具有连线方便的特点。

工作原理框图如上图所示，当传感器输出信号达到我们设置的触发电平时，触发控制电路启动采集，经过信号调理电路的信号进入A/D转换器，CPU将采集到的波形数据存入SRAM，同时记录当前时间。然后转存入仪器的存储器，通过多功能数据线将数据传送到计算机进行分析和处理。

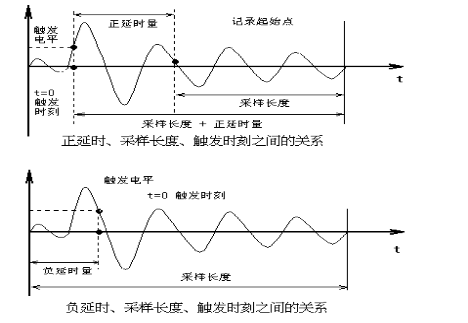

二. 正/负延时及采样长度、触发时刻关系（见下图）

触    发：  触发功能代表着对信号的捕捉能力，根据多种不同条件来触发和采集数据。包括手动触发（软件触发），上升沿内触发，下降沿内触发等。

延时触发：  指仪器采集的信号在记录的起始点位置较触发电平前或后（时间轴上，

以触发信号到达为0时刻），延时触发分为正延时触发和负延时触发，如图所示。

负延时触发：主要用于观察上升、下降前沿的波形或波形以前的信号（如：触发事件之前的有效信号等）。
