▲ 概述
当前我国各项基本建设突飞猛进地发展,“一带一路”也大力推进,总跨度30M以上的各种桥梁已有70余万座。
为保证其中重要与大型桥梁的运行安全,根据中华人民共和国交通运输行业标准 JT/T1037-2016 《公路桥梁结构安全监测系统技术规程》的要求,和我公司当前的《测振技术开发计划》推出了一系列针对运行桥梁结构安全的多项监测设备,适用于由风振、车振、地震、爆破、施工,船撞击等引起的桥梁振动监测。实现桥梁结构体或测量构件的振动加速度、速度、频率等相关量的无线测量。主要监测内容涵盖:
1、 桥梁的荷载与环境(包括:车辆荷载,车船撞击,风速,风向,风压,温湿度,地震等)。
2、 桥梁结构整体响应(包括:主梁横竖向,拱顶三向振动加速度等)
1、专用桥梁振动传感器 2、桥梁无线网络测振主机
3、中科云服务器 4、客户端软件(电脑,手机等)
目前有两种模式:
1)传感器、数采、数传 三位一体模式(>>详情点击:6850型一体化测振仪)
1、仪器安装
①将桥梁微震加速度传感器固定(螺钉或粘合)在桥梁的振动敏感部位(即测点上),一般是在桥面上每个拱跨中央的两侧,或桥的两个侧面(桥墩顶部)拱顶、塔顶等。
②将仪器TC4850NQ(即数采、数传部分)固定在测点附近并适当遮蔽(蔽雨雪风尘),专用信号线与传感器连接,并根据测试环境、对象、目的等因素对仪器设置一定的振动触发门槛(防止干扰信号引起误触发以致记录大量无用的微振数据)。
3、数据传输
本系统均利用手机信号或Wifi网络方式传送数据至上位机或数据服务平台。测试人员可远程、长时间(24小时*365天)监测桥梁振动数据。
4、 数据处理与分析
上位机或数据服务平台最后获得的是各测点上传的振动加速度数据,是以横轴为时间轴,纵轴为加速度值的振动曲线图。可测到数千条这样的振动曲线图,同时经过傅立叶变换(FFT处理)或半波主频的方式可获得相关的幅频特性曲线图。(横轴为频率,纵轴为加速度变化幅值)。
传感器 技术指标
频带范围:
加速度传感器:1- 200HZ (低频)
速度传感器:5-500Hz(标配) , 1-500Hz(低频)
量程:加速度值:正负2g 速度:正负35cm/s
分辨率:2 mg (加速度); 0.01cm/s(速度型)
外形:52 * 33 * 38 mm(加速度) , 66*66*66mm (速度型)
4850NQ 网络测振仪 技术指标
·通 道 数: 四通道(两个测点,每个测点包含:水平与垂向)64Ksps 并行数据采集,可级连扩展至32通道(共16个测点)
·同步精度: 10us
·输入阻抗: 1M欧
·读数精度: 0.1 %
·A/D : 24 Bit
·触发模式: 内触发,外触发,同步触发
·触发电平: 0~10V(0~35cm/s) ;(2mg—2g)任意可调
·时钟精度: ≤5秒/月
·同步定位: GPS, 北斗
·动态范围: 160dB(典型值)
·有线模式: USB / LAN / WAN / ADSL
·无线模式: 无线局域网(Wifi)、移动联通电信4G全网通
·终端显示: 支持手机、掌上电脑等移动设备客户端
·短信报警: 可设置普通紧急4组号码
·开 关 机: 支持远程定时开关机
·记录模式: 手动、单次、多次分段、连续
·采样速率: 1 ~ 64K Sps,可调
·存储容量: 1 GB (内置flash储存器,自带内存读写,速度快稳定,最大可储存约57000条)(外置SD卡可扩展到128G)
▲使用环境
·电 池: 大于30小时
·适应环境: -10 ℃ ~ 75 ℃,90% RH无冷凝
·防水等级: IP64淋溅等级
▲产品规格
·主机尺寸: 185*120*80mm
·重 量: 1.8Kg
·供电方式: 可充电专用锂电池,可外接电源持续供电
·显示方式: 3.7寸320×240全中文液晶显示屏
·用户界面: 22键PVC键盘
·接 口: 全航空插接件输入输出
云平台及软件分析
·实 时:支持实时数据显示及报警数据显示
·数据分析: 频率谱、功率谱、一阶积分、一阶微分、矢量合成、高低通滤波、有效值,峰值,萨道夫斯基回归,报表打印
·数据显示: 分通道显示、合并显示、波形缩放。
·监测报告: 测点信息录入,报告表自动生成,快速报表打印
·数据存档: 支持TXT/Word/dat格式导出
·权限管理: 支持分级用户权限管理(包括 查看、删除数据,设置参数,采集控制等)
·分布控制: 支持各不同地域仪器通过互联网集中控制,远程测控管理
·扩展功能: 支持后续扩展开发。
▲选配功能
·Wifi/4G中继: 针对手机信号无法覆盖区域

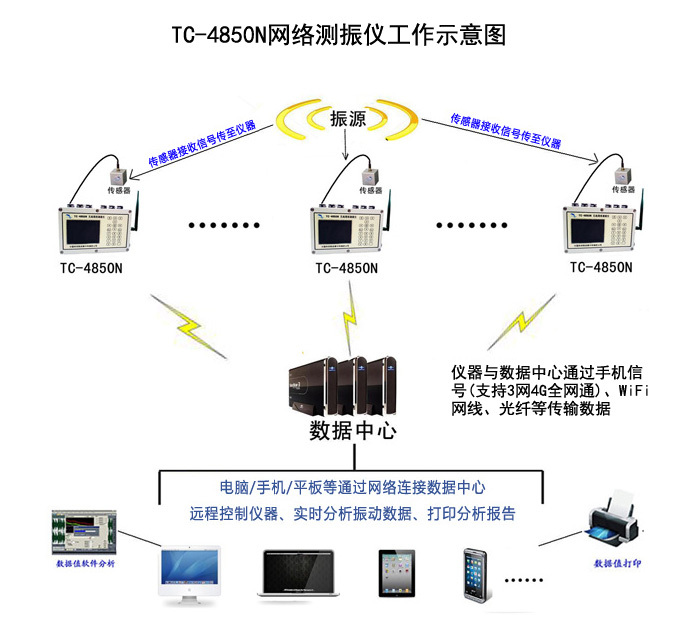

系统构成(4G信号模式)
对于本公司生产的TC-4850N网络测振仪,我们承诺提供两年免费保修和终身有偿维修。细则如下:
1.仪器自购买之日起,两年以内,公司将提供免费维修服务;
2.保修期内的仪器维修后,享受服务的日期仍按原购买之日计算。
3.保修期外的仪器,公司将提供有偿保修服务(仅收取成本费);
4.保修期外的仪器,如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的,公司将不再提供维修服务,但会以优惠的价格为客户提供升级产品;
