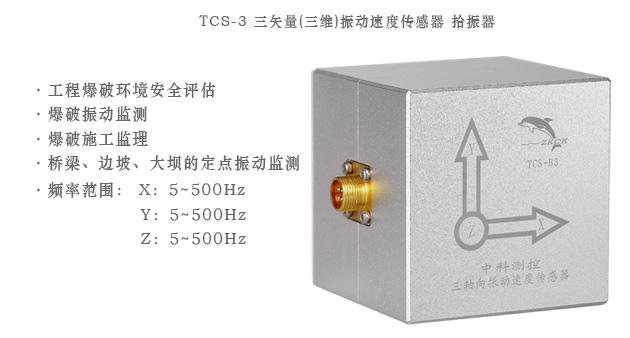

三矢量振动速度传感器（三维振动速度传感器 速度检波器）

·工程爆破环境安全评估

·爆破振动监测

·爆破施工监理

·机械振动

·运输振动安全监测

·教学、科研分析

·地下工程、隧道施工等复杂环境下的爆破监测

·桥梁、边坡、大坝的定点振动监测

·精密生产设备及生产环境定点长时间振动监控

·打桩、强夯等建筑施工诱发的地震效应监控

·对邻近施工现场的古建筑物、重大建（构）物进行保护

附振动速度传感器检定证书

四川计量检测科学研究院校准证书

航天计量测试研究所检定证书

(本传感器为X、Y、Z三向振动速度传感器，因检测单位振动台原因只能检定Z向）

监测现场

▲主要技术/服务指标

· 频率范围：    X：5~500Hz，Y：5~500Hz，Z：5~500Hz

· 测量参数：    转速、加速度、速度、位移；

· 灵 敏 度：    28V/m/s

· 阻尼系数：    0.60

· 输出阻抗：    380Ω

· 谐波失真：    ≤0.1%

· 工作温度：    -40℃~100℃

· 尺    寸：    64mm*64mm*64mm

· 重    量：    400g

▲配置清单

·三矢量振动速度传感器一支

·信号采集线一根

▲相关配套(选配)（参考TC-4850测振仪）

·爆破测振仪一台

·多功能数据线一根

·锂电池充电器一个

·软件光盘一张

·说明书一本

·合格证一张

·质保卡一张

·仪器箱一个

▲怎样选择和安装传感器？

    国内目前采用的主要是振动速度传感器，选择的要素主要是：①灵敏度要与被测信号的强弱，以及二次仪表的量程相匹配，一般为28V/m.s-1。②频率响应要与测点的地质结构与二次仪表的采样速率相匹配，一般为5HZ---300HZ。③从传感器的幅频特性曲线图上选择线性关系好，保证使用范围恰是它的平直段。④要求传感器整体轻小、坚固、稳定、可靠、易安装。另外建议在工程爆破监测现场尽量使用三维一体传感器。

    传感器是反应被测信号的关键设备，为了能正确反映所测信号，除了传感器本身的性能指标满足一定要求外，传感器的安装、定位也是极为重要的。为了可靠地得到爆破地震动或结构动力响应的记录，传感器必须与被测点的表面牢固地结合在一起，否则在爆破振动时往往会导致传感器松动、滑落，使得信号完全失真，在工程测试中主要采用以下方法固定传感器：
 （1）若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂；
 （2）可在浇筑混凝土墩子时，先预埋固定螺栓，然后再用压板将传感器地板与预埋螺栓紧固相连；
 （3）如被测表面为土质时，可先将表面覆土夯实，将传感器直接埋入夯实土中，用木锤将传感器与土体敲紧使二者紧密接触。

   传感器安装时，还应该注意定位方向，要使传感器与所测量的振动方向一致，否则，也会带来测量误差，若测量竖向分量，则使传感器的测振方向垂直与地面；若测径向水平分量，则使传感器的测振方向垂直于由测点至爆心连线方向。

对于本公司生产的三矢量速度传感器，我们承诺提供两年免费保修和终身有偿维修。细则如下：

1.仪器自购买之日起，两年以内，公司将提供免费维修服务；

2.保修期内的仪器维修后，享受服务的日期仍按原购买之日计算。

3.保修期外的仪器，公司将提供有偿保修服务（仅收取成本费）；

4.保修期外的仪器，如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的，公司将不再提供维修服务，但会以优惠的价格为客户提供升级产品；
