▲测振仪指标

·通 道 数：      三通道并行采集

·监测标准：      《爆破安全章程》（GB6722-2014）

·许 可 证：      国家制造计量许可证书（CMC）川制00000395

·量    程：      自适应量程无需设置,最大10V

·读数精度：      0.1 %

·A/D    ：      16 Bit

·触发模式：      内触发，外触发

·触发电平：      0～10V(0～35cm/s)任意可调

·时钟精度：      ≤5秒/月

·记录模式：      手动、单次、多次分段、连续

·记录时长：      1秒~160秒可调

·采 样 率：      1 K ~ 50 KSps，多档可调

·存储容量：     1M SRAM缓存 ,128 M flash内存（可记录1024段数据）

▲传感器参数

· 测量范围：      0~200KPa；

·灵 敏 度：      25V/Mpa；

·精度等级：     0.5%；

·频响范围：     0~10KHz；

·信号输出：     0~5V；

·信号线长：    20米，配套冲击波测试专用支架；

·环境适应：    -50 ～ 120 ℃，0～95% RH。

▲使用环境

·电    池≥：      60小时（连续采样）

·适应环境：      -10 ℃ ～ 75 ℃，20～ 100％ RH无冷凝

·防护等级：      IP64淋溅等级

▲产品规格

·主机大小：      168mm × 99mm × 64mm

·重    量：      1Kg

·供电方式：      可充电锂电池

·显示方式：      全中文液晶显示屏（128*64点阵）

·用户界面：      7键PVC导航键盘

·接    口：      全航空插接件输入输出

▲爆破分析

·数据分析：      频率谱、功率谱、一阶积分、一阶微分、矢量合成、高低通滤波

·事件评估：      爆破振动安全评估（GB6722-2003）

·高级分析：      保护物安全距离计算 ，施工安全装药量计算

·监测报告：      监测点信息录入，报告表自动生成，一键式打印

·数据存档：      支持TXT/Word/dat格式导出

常规运用：

爆破冲击波安全评估方面的爆破施工环境影响监测、空气自由场冲击波测定、爆破施工监理、爆破设计验证及优化、爆破超压影响监测、空气冲击波监测等方面。

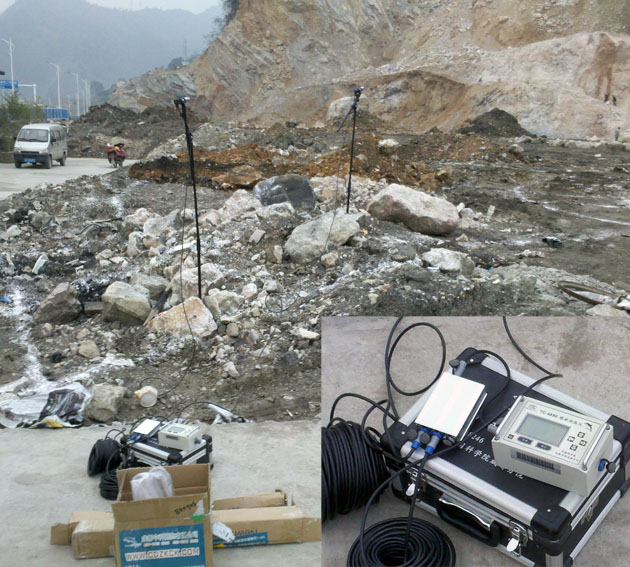

         TC-4850冲击波型测振仪在大型矿山爆破中对周边空气超压影响监测

怎样选择和安装传感器？

国内目前采用的主要是振动速度传感器，选择的要素主要是：①灵敏度要与被测信号的强弱，以及二次仪表的量程相匹配，一般为28V/m.s-1。②频率响应要与测点的地质结构与二次仪表的采样速率相匹配，一般为5HZ---300HZ。③从传感器的幅频特性曲线图上选择线性关系好，保证使用范围恰是它的平直段。④要求传感器整体轻小、坚固、稳定、可靠、易安装。另外建议在工程爆破监测现场尽量使用三维一体传感器。
 传感器是反应被测信号的关键设备，为了能正确反映所测信号，除了传感器本身的性能指标满足一定要求外，传感器的安装、定位也是极为重要的。为了可靠地得到爆破地震动或结构动力响应的记录，传感器必须与被测点的表面牢固地结合在一起，否则在爆破振动时往往会导致传感器松动、滑落，使得信号完全失真，在工程测试中主要采用以下方法固定传感器：
 （1）若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂；
 （2）可在浇筑混凝土墩子时，先预埋固定螺栓，然后再用压板将传感器地板与预埋螺栓紧固相连；
 （3）如被测表面为土质时，可先将表面覆土夯实，将传感器直接埋入夯实土中，用木锤将传感器与土体敲紧使二者紧密接触。
 传感器安装时，还应该注意定位方向，要使传感器与所测量的振动方向一致，否则，也会带来测量误差，若测量竖向分量，则使传感器的测振方向垂直与地面；若测径向水平分量，则使传感器的测振方向垂直于由测点至爆心连线方向。

TC-4850型爆破测振仪广泛适用于：

1、常规应用
地下工程、隧道施工等复杂环境下的爆破监测
桥梁、边坡、大坝的定点振动监测
精密生产设备及生产环境定点长时间振动监控
打桩、强夯等建筑施工诱发的地震效应监控
对邻近施工现场的古建筑物、重大建（构）物进行保护
2、低频运用
超深孔欲裂爆破振动测试（10米以上）、松软土层爆破振动测试、水下爆破振动测试、大坝安全测试、精密设备的隔振地基
3、宽量程运用
近爆心10m振动测试  岩石欲裂实验的振动测试  实验室振动研究实验
4.典型运用
工程爆破环境安全评估
爆破振动监测
爆破施工监理
机械振动
运输振动安全监测
教学、科研分析

对于本公司生产的TC-4850爆破测振仪冲击波型，我们承诺提供两年免费保修和终身有偿维修。细则如下：

1.仪器自购买之日起，两年以内，公司将提供免费维修服务；

2.保修期内的仪器维修后，享受服务的日期仍按原购买之日计算。

3.保修期外的仪器，公司将提供有偿保修服务（仅收取成本费）；

4.保修期外的仪器，如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的，公司将不再提供维修服务，但会以优惠的价格为客户提供升级产品；

通信地址： 成都市一环路南二段16号中科院成都分院光电所3楼 610041 （南门靠近美国领事馆，北门靠近数码广场）

售后电话： 189 8219 0307

电子邮箱： sales@zkck.com

QQ 联系： 800098707（中科测控）

如何确定爆破现场的测点分布？
爆破地震效应监测时，不可能在每一处建（构）筑物设置振动测点，而只能针对性的选取具有代表性的位置进行振动测试。从地震波的传播规律可知，离爆源较近的地方，爆破振动普遍较大，因而进行爆破振动测试时，应遵循以下原则：
（1）选取离爆区最近的建（构）筑物处布置振动测点
（2）选取居民争议意最大处布置振动测点
（3）在较为重要的建（构）筑物处布置振动测点
（4）在年久失修抗震能力较弱的建（构）筑物处布置振动测点

如何安装传感器？
（1）若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂；
（2）可在浇筑混凝土墩子时，先预埋固定螺栓，然后再用压板将传感器地板与预埋螺栓紧固相连；
（3）如被测表面为土质时，可先将表面覆土夯实，将传感器直接埋入夯实土中，用木锤将传感器与土体敲紧使二者紧密接触。
传感器安装时，还应该注意定位方向，要使传感器与所测量的振动方向一致，否则，也会带来测量误差，若测量竖向分量，则使传感器的测振方向垂直与地面；若测径向水平分量，则使传感器的测振方向垂直于由测点至爆心连线方向。

无法开机?
1、插上充电器后再开机；2、将仪器和计算机分离后再开机；

无法关机?
1、尝试长按关机键5秒；2、将仪器和计算机分离后再关机；

不能触发?
1、查看触发模式是否设置为内触发；2、检查是否将触发电平设置过高；

自动触发?
1、检查是否将触发电平设置过低；2、传感器参数(如迁移)是否设置正确；

采集异常？
进入采集状态之后不停采集数据，检查参数设置/触发电平/设置是否合理。如触发电平没有问题，检查是否设置了通道偏移

不能正常采集数据？
检查触发电平是否设置合理，检查信号线是否连接正确

数据异常？
采集到波形不正常，传感器按Z垂直方向摇动采集数据看Z方向波形是否最大，XY水平向同理。若都正常的，请考虑传感器的安装位置和方法。

低温状态仪器反应迟钝？
温度低于零下10度仪器反应比较迟钝，国内外液晶屏和锂电池低温工作都会出现这种情况，一般情况下不影响数据记录。可以对仪器做一下适当的保温措施（比如热水袋加隔热材料，保温箱原理）。
