TC-4850 机械测振仪
- 运用属性：数采仪
- 产品摘要：承袭中国科学院成都科学仪器研制中心30年来积累的技术资源，精心打造具有当前国际先进水平的便携式测振仪。广泛适用于各种工程机械测振监测
-
1、 承袭中国科学院成都科学仪器研制中心30年来积累的技术资源，精心打造具有当前国际先进水平的便携式测振仪。
2、 具有国家计量器具生产许可证（CMC证书），其测试结果具有计量传递与测试的合法性。适用领域
工程爆破环境安全评估及类似领域的各种振动监测产品特点
液晶显示屏，现场可直接快速浏览最大值、频率、电量等参数指标；高精度记录。主要参数
三通道并行采集、长时间、高精度大容量存储；
1. 功能集成化： 自带嵌入式计算机模块，液晶屏（128*64点阵）显示,仪器高度智能化可在仪器上直接现场设置参数；采样后能立即预览最大值、频率及波形等信息，无需外接电脑支持。
2. 三矢量传感器：配备X,Y,Z三维一体速度传感器,并有与之相匹配的三矢量合成分析软件,现场传感器安置与测量后读数都很方便
3. A/D 分辨率： 16位高精度记录,量化台阶可精细到1/65536。
4. 量 程： 0.001cm/s-35.4cm/s,能完全涵盖爆破振动所需全部量程，无需再另设量程。
5. 大容量存储：可连续记录并储存128段～1000段数据,共128M存储空间,用户可根据需要自行分段,灵活分配；从根本上彻底消除了因误触发造成的数据丢失。
6. 仪器频响范围：0-1000Hz,能完全覆盖工程爆破所需的频段。
7. 触 发 记 录：直接输入被测信号的物理量值,使用者能根据自身测试需要，直接输入速度、电压等物理量值进行测量。更方便、更直观。
8. 信号输入接头：航空接头,接插的可靠性更高；抗干扰能力更强；接插方便快捷；防尘防霉、坚固结实；使用寿命更长。
9. 数据通信接口：标准USB2.0接口,数据输出方式更快捷，接口更通用。
10.供 电： 内置可充电锂电池（充电器自重仅50g）,供电时间延长至60个小时。
11.安 全： 仪器为全密封铸铝外壳,坚固、防尘、防潮，适合各种恶劣工程爆破环境。 -
·通道数: 并行三通道 ·显示方式： 全中文液晶屏显示
·供电方式: 可充电锂电池供电 ·采样率： 1 KHz ~ 50 KHz ，多档可调
·A/D分辨率: 16 Bit ·频响范围： 5～500 kHz
·记录方式: 连续触发记录，可记录128次～1000次 ·记录时长：1秒~160秒可调
·量程:自适应量程,无需设置,最大输入值10V(35 cm/s) ·触发模式： 内触发，外触发
·触发电平:0～10V(0～35cm/s)任意可调 ·存储容量： 1M SRAM ,128 M flash
·记录精度: 0.01cm/s ·读数精度:： 1 ‰
·时钟精度: ≤5秒/月 ·传输方式：USB 2.0
·电池续航时间: ≥60小时 ·适应环境： -10 ～ 75 ℃，0～ 95％ RH
·尺寸大小: 168mm × 99mm × 64mm ·重量： 1.25Kg
·质保期: 2年 -
标准配置：1. 测振仪一台 2. 三矢量速度传感器一支（选配）3. 信号采集线一根 4. 多功能数据线一根5. 锂电池充电器一个 6. 软件光盘一张7. 说明书一本 8. 合格证一张9. 质保卡一张 10.仪器箱一个
-
仪器工作示意图
-
怎样选择和安装传感器？
国内目前采用的主要是振动速度传感器，选择的要素主要是：①灵敏度要与被测信号的强弱，以及二次仪表的量程相匹配，一般为28V/m.s-1。②频率响应要与测点的地质结构与二次仪表的采样速率相匹配，一般为5HZ---300HZ。③从传感器的幅频特性曲线图上选择线性关系好，保证使用范围恰是它的平直段。④要求传感器整体轻小、坚固、稳定、可靠、易安装。另外建议在工程爆破监测现场尽量使用三维一体传感器。

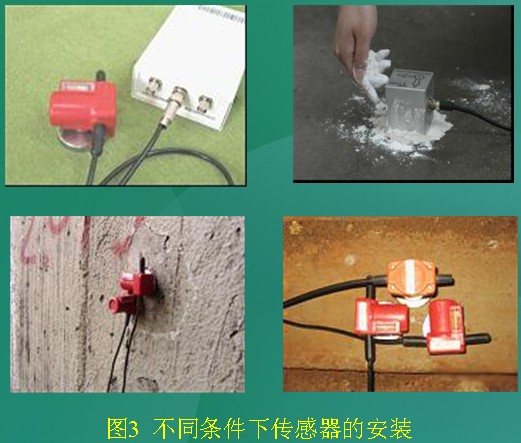

传感器是反应被测信号的关键设备，为了能正确反映所测信号，除了传感器本身的性能指标满足一定要求外，传感器的安装、定位也是极为重要的。为了可靠地得到爆破地震动或结构动力响应的记录，传感器必须与被测点的表面牢固地结合在一起，否则在爆破振动时往往会导致传感器松动、滑落，使得信号完全失真，在工程测试中主要采用以下方法固定传感器：
（1）若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂；
（2）可在浇筑混凝土墩子时，先预埋固定螺栓，然后再用压板将传感器地板与预埋螺栓紧固相连；
（3）如被测表面为土质时，可先将表面覆土夯实，将传感器直接埋入夯实土中，用木锤将传感器与土体敲紧使二者紧密接触。
传感器安装时，还应该注意定位方向，要使传感器与所测量的振动方向一致，否则，也会带来测量误差，若测量竖向分量，则使传感器的测振方向垂直与地面；若测径向水平分量，则使传感器的测振方向垂直于由测点至爆心连线方向。
在中深孔爆破测振中对传感器的选择？
由于中深孔爆破产生的地震波传到地表后频率衰减很明显，它对地面建筑的影响和破坏主要是在1HZ至20Hz的低频段。所以必须采用低频响应较好；同时又要适当照顾中高频段的影响（即20Hz至300Hz频段）这就要求选用低频宽带振速传感器！
TCS-D3低频宽带三维振速传感器。
适用领域：
1.监测记录中深孔工程爆破
2.大型水轮发电机组的振动监测和故障诊断
3.桥梁振动测试
4.高层建筑测试5.大坝安全测试
6.地震和地脉动测量及工程地质勘察
7.精密设备的隔振地基评测
8.机床的运动精度测量 -
对于本公司生产的TC-4850测振仪，我们承诺提供两年免费保修和终身有偿维修。细则如下：
- 1.仪器自购买之日起，两年以内，公司将提供免费维修服务；
- 2.保修期内的仪器维修后，享受服务的日期仍按原购买之日计算。
- 3.保修期外的仪器，公司将提供有偿保修服务（仅收取成本费）；
- 4.保修期外的仪器，如遇损坏程度严重、无配件供应、产品升级换代、或其他不可控因素导致无法维修的，公司
- 将不再提供维修服务，但会以优惠的价格为客户提供升级产品；
通信地址： 成都市一环路南二段16号中科院成都分院光电所3楼 610041 （南门靠近美国领事馆，北门靠近数码广场）销售热线： (+86) 028-8523 8246 /(+86) 028-8523 5292售后电话：028-8523 0904移动电话： 130 88055927（栾经理） 137 08013486传 真： (+86) 028-8523 8246电子邮箱： sales@cdzkck.comQQ 联系： 19949855(栾经理） -
★如何确定爆破现场的测点分布？
爆破地震效应监测时，不可能在每一处建（构）筑物设置振动测点，而只能针对性的选取具有代表性的位置进行振动测试。从地震波的传播规律可知，离爆源较近的地方，爆破振动普遍较大，因而进行爆破振动测试时，应遵循以下原则：
（1）选取离爆区最近的建（构）筑物处布置振动测点
（2）选取居民争议意最大处布置振动测点
（3）在较为重要的建（构）筑物处布置振动测点
（4）在年久失修抗震能力较弱的建（构）筑物处布置振动测点★如何安装传感器？
（1）若测点表面为坚硬岩石或混凝土可以采用环氧砂浆、环氧树脂胶、石膏或其它强度粘合剂；
（2）可在浇筑混凝土墩子时，先预埋固定螺栓，然后再用压板将传感器地板与预埋螺栓紧固相连；
（3）如被测表面为土质时，可先将表面覆土夯实，将传感器直接埋入夯实土中，用木锤将传感器与土体敲紧使二者紧密接触。
传感器安装时，还应该注意定位方向，要使传感器与所测量的振动方向一致，否则，也会带来测量误差，若测量竖向分量，则使传感器的测振方向垂直与地面；若测径向水平分量，则使传感器的测振方向垂直于由测点至爆心连线方向。★无法开机?
1、插上充电器后再开机；2、将仪器和计算机分离后再开机；★无法关机?
1、尝试长按关机键5秒；2、将仪器和计算机分离后再关机；★不能触发?
1、查看触发模式是否设置为内触发；2、检查是否将触发电平设置过高；★自动触发?
1、检查是否将触发电平设置过低；2、传感器参数(如迁移)是否设置正确；★采集异常？
进入采集状态之后不停采集数据，检查参数设置/触发电平/设置是否合理。如触发电平没有问题，检查是否设置了通道偏移★不能正常采集数据？
检查触发电平是否设置合理，检查信号线是否连接正确★数据异常？
采集到波形不正常，传感器按Z垂直方向摇动采集数据看Z方向波形是否最大，XY水平向同理。若都正常的，请考虑传感器的安装位置和方法。★低温状态仪器反应迟钝？
温度低于零下10度仪器反应比较迟钝，国内外液晶屏和锂电池低温工作都会出现这种情况，一般情况下不影响数据记录。可以对仪器做一下适当的保温措施（比如热水袋加隔热材料，保温箱原理）。
